01 背景

5-羟甲基糠醛（HMF）是生物质糖平台通往生物基聚酯的枢纽分子，其电催化氧化产物2,5-呋喃二甲酸（FDCA）是聚呋喃二甲酸乙二醇酯（PEF）的单体，被视为PET的替代路线。相比热催化，电催化HMF氧化（HMFOR）以水为氧源、常温常压下完成六电子转移，还能与阴极析氢配对，让电解槽两端同时出产品。

但这条路上有个绕不开的结构性矛盾。HMF分子上同时挂着羟甲基和醛基，需经HMFCA、FFCA等中间体连续氧化才能拿到FDCA，其中"醛→羧酸"这一步的活化能垒最高，是公认的决速环节。问题在于：催化剂要抓住HMF，表面吸附就得强；吸附一强，中间体的后续活化与转化又被拖住。吸附和活化，压在同一个活性位上打架。 过去几年，多数工作的解法是在"吸附能"这一个维度上反复微调——把d带中心上移或下移，把中间体吸附能调到火山图顶点附近。

02 成果

【生物基科技】围绕上述瓶颈，福建农林大学材料工程学院（植物纤维功能材料国家林和草原局重点实验室）帅李、廖光福团队在Advanced Functional Materials上发表题为“Tailoring Spin-Polarized Ferrimagnetic Domains in CeCu-Fe₃O₄ Breaks the Adsorption-Activation Dilemma in Biomass Valorization”的文章。

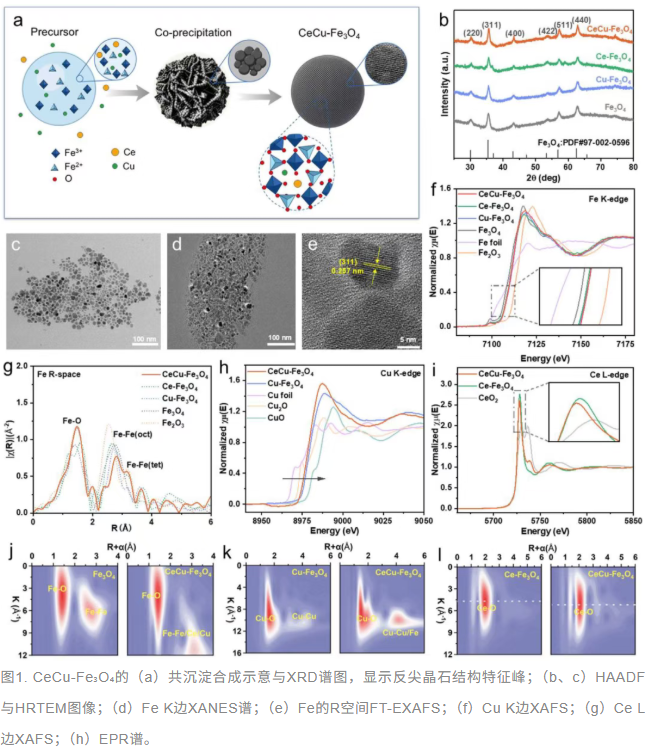

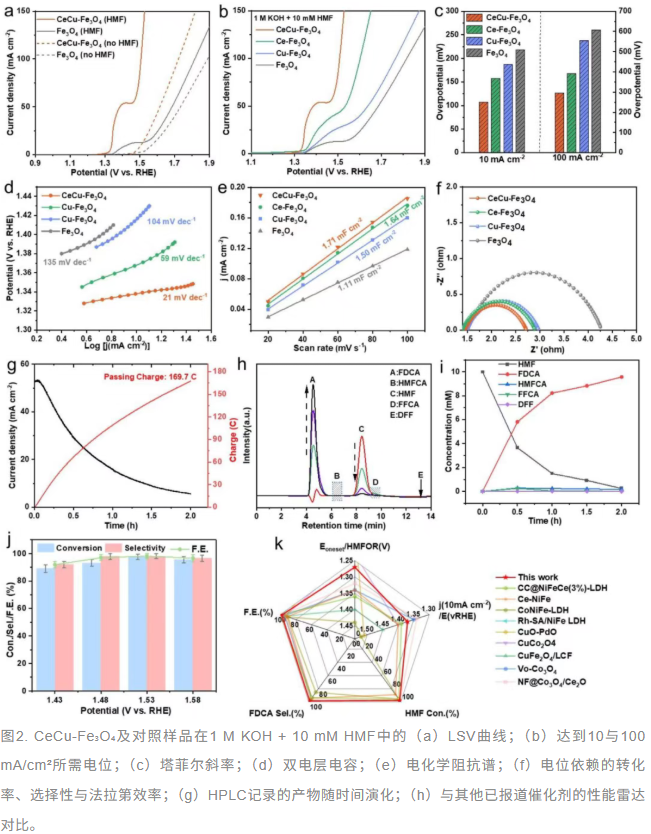

将铈、铜共掺进Fe₃O₄反尖晶石，得到CeCu-Fe₃O₄，在1 M KOH + 10 mM HMF中于1.53 V vs. RHE实现97.6%的HMF转化率、98.3%的FDCA选择性与98.2%的法拉第效率，并在HMF电氧化过程中维持100小时稳定运行，性能优于多数已报道的非贵金属电催化剂。

这篇文章理论部分最不一样的地方在于，它没有停留在"贴一张DOS图"，而是把四件事串成了一条链：

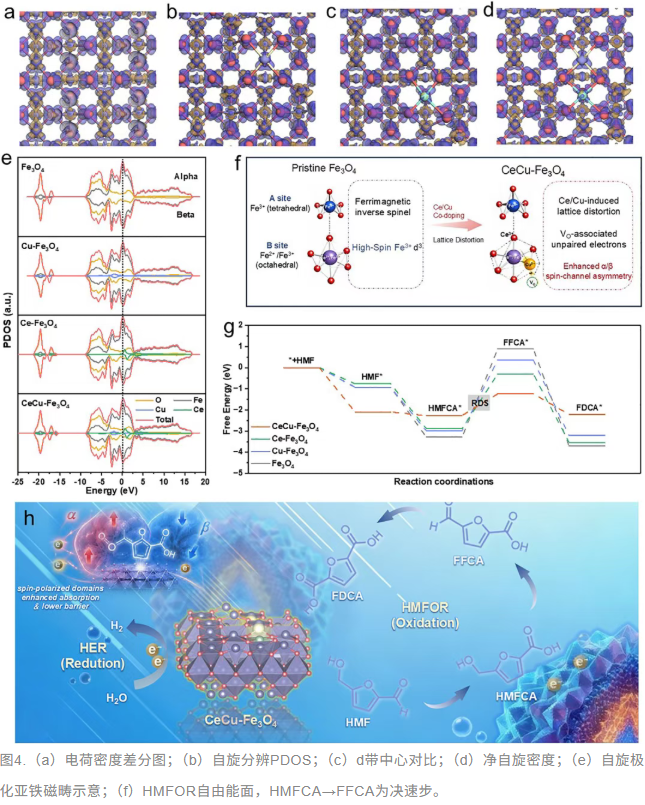

其一，电荷密度差。 Ce、Cu周围电子富集，桥氧位电子耗尽，形成局域电场——这是"电子重构"的直接图像。

其二，自旋分辨的PDOS。 α与β自旋通道出现明显不对称，即自旋依赖的电子极化被显著增强。这是"磁重构"的直接证据，也是"自旋极化亚铁磁畴"这一标题说法的由来。

其三，d带中心下移。 CeCu-Fe₃O₄的d带中心为−2.321 eV，Fe₃O₄为−2.257 eV。下移意味着中间体反键态的占据升高，吸附强度被调到一个更利于后续转化的位置。

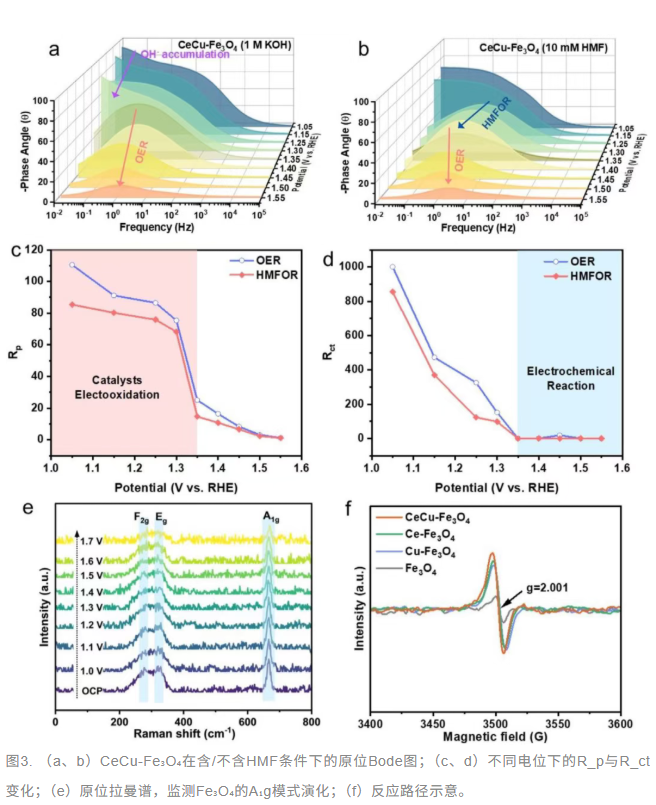

其四，自由能面。 在HMFOR的各基元步骤中，决速的HMFCA→FFCA一步在CeCu-Fe₃O₄上能垒最低，与HPLC观察到的"Fe₃O₄堆HMFCA、CeCu快速出FDCA"完全互证。

把四者连起来的物理图像是：Cu把磁序搅乱，Ce把氧空位养肥；氧空位上的未成对电子与Fe的3d轨道发生交换耦合，形成一个个"自旋极化口袋"；醛基相关的自由基中间体一旦进入，就被顺自旋通道推着往前走，不必再靠"把吸附能调准"来换取转化速率。

这也是这项工作真正的启示：HMFOR的瓶颈，未必是吸附太强或太弱，也可能是自旋通道没打开，自由基中间体传不动。

03 研究进展

平台声明：部分素材来自生物质前沿。只为行业信息传递与交流，不代表本公众号立场和证实其真实性与否。欢迎行业投稿！如有需求，请联系我们：15356747796（微信同号）。
